Mángorolt bordás csövek
Mángorolt keresztbordás csövek műszaki jellemzői
A keresztbordás csövek alkalmazásával - rossz külső oldali hőátadás esetén is - jó
hőtechnikai paraméterekkel rendelkező, hatékony hőcserélők állíthatók elő gazdaságosan
a külső hőátadó felület jelentős megnövelése következtében.
A mángorolt keresztbordás csöveknél a bordákat menetszerűen hengerlik ki a vastagfalú alumínium csőből.
A keresztbordás csövek készülhetnek béléscsővel, vagy béléscső nélküli kivitelben.
A cső falvastagságát és minőségét a belső nyomás és a közeg kémiai tulajdonságai határozzák meg.
Béléscsövet akkor alkalmaznak, ha a belső közeg nagyobb nyomása vagy korrózióveszélyessége miatt
nem felel meg az alumínium, illetve ha a csővégeket acélcsőfalba kell behegeszteni, vagy beépíteni.
A béléscső anyaga: szénacél vagy ötvözött acél.
A bordák anyaga: Al 99,5 ; AlMgSi 0,5
| Főbb felhasználási területek: |
| - |
léghűtők, léghűtéses kondenzátorok főként olaj, gáz- és vegyipari célokra; |
| - |
földgáz visszahűtése levegővel gáztávvezetéki kompresszorállomásokon; |
| - |
erőművi légkondenzátorok; |
| - |
faipari szárító berendezések; |
| - |
hűtési és klímatechnikai hőcserélők. |
| A mángorolt keresztbordás csövek alkalmazásának előnyei: |
| - |
kiváló hőtechnikai tulajdonságok; |
| - |
jó mechanikai szilárdság; |
| - |
jó megmunkálási és beépítési tulajdonságok; |
| - |
kedvező ár; |
| - |
hosszú élettartam; |
| - |
széles választék méretben és anyagminőségben egyaránt; |
| - |
igen jó és időtálló kapcsolat a magcső és a bordázat között. |

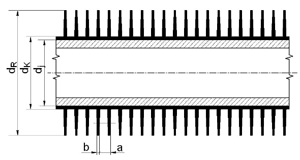

Mángorolt keresztbordás csövek típusai, méretei:
| Típus |
dR
(mm) |
dj
(mm) |
dK
(mm) |
Bordaszám
(Borda/inch) |
a
(mm) |
b
(mm) |
Felület
(m2/m) |
| 38/16-7 |
38 |
16 |
19 |
7 |
3,63 |
1 |
0,529 |
| 38/16-10 |
38 |
16 |
19 |
10 |
2,54 |
0,6 |
0,71 |
| 38/19-7 |
38 |
19 |
22 |
7 |
3,63 |
1 |
0,485 |
| 48/25-7 |
48 |
25 |
28 |
7 |
3,63 |
1 |
0,746 |
| 48/25-10 |
48 |
25 |
28 |
10 |
2,54 |
0,6 |
1,028 |
| 57/25-10 |
57 |
25 |
28 |
10 |
2,54 |
0,6 |
1,612 |
| 63/32-10 |
63 |
32 |
35 |
10 |
2,54 |
0,6 |
1,807 |
|
Maximális hossz: 12 fm
Ellenőrzés, szállítás:
A jó hőátadás biztosítás céljából az alumínium csőnek a béléscsövön jól kell tapadnia.
A tapadást speciális szakítógépen végezzük.
Gyártmányainkról MSZ EN 10204-2.3 szerinti műbizonylatot adunk.
Igény esetén vállaljuk a csövek méretre szabását, a csővégek behengerlésre vagy behegesztésre
való kialakítást (bordamentesítést) is.
Szállítás kalodában.
|
